          首頁 > 產品展示 > ZYG型打刀缸ZYG型打刀缸

          詳情描述

          ZYG型打刀缸性能規格

                 ZYG型打刀缸是一種氣液增壓式打刀缸。該種打刀缸把壓力較小的氣壓轉變成壓力較大的液壓,從而使數控機床能利用成本較低的氣壓就可產生其所需的較大打刀力。
          1、能自動將進入油缸內的空氣排出,使增壓缸的出力與行程保持不變。
          2、采用高質量的耐磨導向環和德國進口密封圈。
          3、采用專利技術杜絕氣缸空氣進入油缸。
          4、性能穩定、使用壽命長。

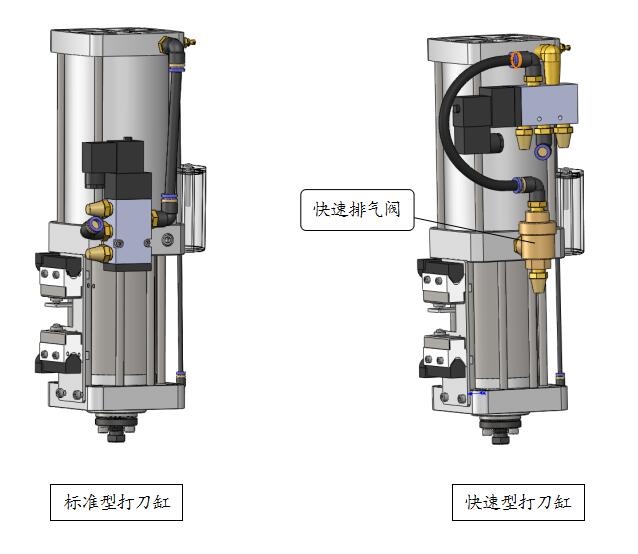

                 各種ZYG型打刀缸均有標準型打刀缸和快速型打刀缸之分;快速打刀缸打刀速度要比普通打刀缸快30%左右。快速打刀缸采用大通徑電磁閥,另加一快速排氣閥,加快打刀缸的進氣和排氣速度,以實現快速打刀。

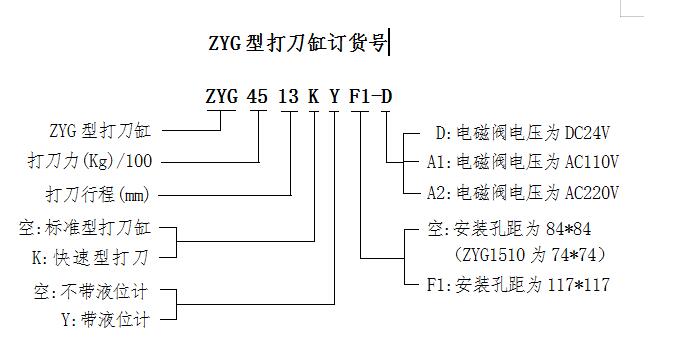

          ZYG型   打刀缸訂貨舉例

          如:ZYG4013KYF1-D表示

          1. 打刀缸為ZYG 型打刀缸
          2. 打刀力為4000Kg
              3. 打刀行程為13mm
          4. 打刀缸為快速型打刀缸
          5. 打刀缸油杯帶液位計
           6. 安裝孔距為117*117
          7. 電磁閥電壓為DC24V



          ZYG型打刀缸規格參數表

          型號

          打刀力(Kg)

          行程

          mm

          總高

          mm

          空載打刀速度

          (s/次)

          適用機床

          下載圖紙

          進氣氣源壓力(Mpa)

          0.4

          0.5

          0.6

          標準型

          快速型

           ZYG1510

          1050

          1310

          1580

          10

          268

          0.17


          30#

          刀柄

          PDF圖

          CAD圖

          ZYG2013

          1480

          1850

          2220

          13

          315

          0.33


          PDF圖

          CAD圖

          ZYG3013

          1960

          2450

          2940

          13

          315

          0.38


          40#

          刀柄

          PDF圖

          CAD圖

          ZYG3513

          2400

          3000

          3600

          13

          362

          0.43

          0.36

            PDF圖

             CAD圖

          ZYG4013

          2660

          3330

          4000

          13

          362

          0.46

          0.40

          PDF圖

          CAD圖

          ZYG4018

          2660

          3330

          4000

          18

          444

          0.64

          0.55

          PDF圖

          CAD圖

          ZYG4513

          3180

          3970

          4770

          13

          376

          0.58

          0.46

          PDF圖

          CAD圖

          ZYG4515

          3180

          3970

          4770

          15

          434

          0.70

          0.55

          PDF圖

          CAD圖

          50#

          刀柄

          PDF圖

          CAD圖

          ZYG4517

          3180

          3970

          4770

          17

          469

          0.79

          0.62

          PDF圖

          CAD圖

          ZYG6015

          3840

          4800

          5770

          15

          498

          0.80

          0.58

          PDF圖

          CAD圖

          ZYG7015

          4540

          5680

          6820

          15

          403

          0.94

          0.62

          PDF圖

          CAD圖

          ZYG7017

          4540

          5680

          6820

          17

          440

          1.06

          0.72

          PDF圖

          CAD圖

          ZYG7020

          4540

          5680

          6820

          20

          496

          1.25

          0.85

          PDF圖

          CAD圖

          ZYG7515

          4960

          6200

          7450

          15

          436

          0.94

          0.64

          PDF圖

          CAD圖

          ZYG7517

          4960

          6200

          7450

          17

          471

          1.08

          0.74

          PDF圖

          CAD圖

          1. √為相應機床推薦使用打刀缸型號,

          2. 各種快速型打刀缸安裝尺寸均與對應標準型打刀缸一樣
